VIRRA TET LÄCKAGEMÄTARE för att testa tätheten av skorstenskanaler i klasserna N1, N2, P1, P2, HELA SÄTTET

Mätaren är utformad för att utföra täthetstest av rökkanaler, frånluft och ventilation, den sk små skorstenar, som vanligtvis används i byggnader små- och flerfamiljshus.

Mätare för att testa tätheten hos skorstenar i klasserna N1, N2, P1, P2 enligt standarderna:

PN-EN 1443: 2019-05 Skorstenar - Allmänna krav

PN-EN 13216-1: 2019-05 Skorstenar - Testmetoder för skorstenssystem - Del 1: Allmänna metoder forskning

HELA SET, inkluderar:

• Virra TET-mätare med anslutningsrör
• anslutningskontakt
• anslutningspluggreduktion
• ett set skumproppar 6 st i ett rejält lock
• plugg smörjmedel
• bruksanvisning på polska SPECIFIKATION:
• Strömförsörjning: 230V; 50 Hz
• Mått: 42x50x58 [cm]
• Vikt: 19,8 kg
• Mätområde: 0-250Pa
• Upplösning:
• • Manometer 1 0-60Pa för mätning i klasserna N och N1: ± 1 Pa;
• • Manometer 2 0-250Pa för mätning i P1-klasser och P2: ± 5Pa
• • 0,001m/s vindmätare
• Mätnoggrannhet: ± 5 %
• Mätarens arbetstemperatur: 5-40ºC

  LADDA NED - BRUKSANVISNING VIRRA TET SKORSTENSLÄCKAGEMÄTARE - KLICKA HÄR

  För den intresserade genomför vi en instruktionsutbildning om användningen av Virra TET-mätaren på företagets huvudkontor.

Vi utför ett täthetsprov av skorstenar och skorstenskanaler - ett skorstenstäthetsprov. Vi kontrollerar skorstenens täthet med en modern mätare.

Vi använder modern utrustning för denna typ av undersökning - Virra TET. Det är en mätare med vilken vi kontrollerar tätheten hos en given slang. Täthetstestet för skorstenen som utförs av oss med användning av ovannämnda mätare ger dig en 100% garanti på säkerhet och säkerhet om att rökgas- eller rökröret som du ansluter värmeanordningen till är tätt.

Skorstensbesiktning - kontroll av skorstenens täthet med Virra TET-mätaren.

Skorstenen är ett element i byggnaden som dränerar bl.a rök från värmeanordningar som spisar, pannor eller eldstäder. Det finns många krav på skorstenar och skorstenssystem. Alla rökkanaler i byggnader är föremål för acceptans (när byggnaden tas i bruk), besiktigas - en gång per år vid den årliga skorstensbesiktningen och vart femte år vid byggnadens femårsbesiktning. De viktigaste standarderna som definierar de aktiviteter som utförs under godtagandet av en ny skorsten och kontroll av den använda skorstenen är:

De viktigaste standarderna som definierar de aktiviteter som utförs under godtagandet av en ny skorsten och kontroll av den använda skorstenen är:

• PN-EN-1443_2019-05
• PN-EN-13216-1_2019-05

Ett av villkoren för skorstenar är täthet. Skorstenens täthet är mycket viktig, eftersom den bestämmer säker användning av värmeanordningen. Läckande rök- eller avgasledning kan leda till att hälsofarliga ämnen släpps ut i rummen till följd av ofullständig förbränning av bränslet. Kolmonoxid är ett sådant ämne, som i extrema fall kan vara dödligt.

Medvetenheten hos företag som dagligen sysslar med skorstensfejarbranschen samt ägare och chefer om de krav som måste uppfyllas av rök- och avgasrör till vilka värmeapparater är anslutna, är en nyckelförutsättning för att de ska kunna användas säkert. Information om korrekt metod för att utföra läckagetestet presenteras på ett tillgängligt sätt i ovan nämnda standarder.

Hur brukar ett skorstensläckagetest utföras?

Ofta kan man hitta situationer där man till exempel gör ett skorstenstest genom att filma dem med en skorstenskamera. Detta är en felaktig procedur eftersom små skorstensläckor inte kan upptäckas på detta sätt.

En annan metod för att utföra läckagetestet, som vi sysslar med lika ofta, är rök i skorstenen för att verifiera läckageplatsen genom att lokalisera rökläckan. Detta är metoden som beskrivs i standarden PN-89 / B-10425. Den presenterade standarden är mer än ett kvarts sekel sedan och på många håll skiljer den sig väsentligt från dagens tekniska verklighet. När det gäller täthetstestet behandlar den skorstenarna på samma sätt (förbränning, rök och ventilation, och ändå är arbetstrycken i dessa rör olika, rören släpper ut gaser med olika vikt vad gäller toxicitet). Mätningen som görs med denna metod är mycket felaktig - den indikerar inte läckan kvantitativt, det skapar risk för att man förbiser läckan och betraktar den läckande skorstenen som tät. Vidare, under testet av ledningen, hänger rökmolnet fritt däri, utan att utsättas för tryck, vilket är fallet vid driften av uppvärmningsanordningen när ledningen är fylld med heta avgaser under övertryck.

Trovärdigheten för dessa två metoder är lätt att utmana idag. Även om de kan vara användbara och ovärderliga i många skorstensfejarsituationer, kan de inte betraktas som verktyg för att testa skorstenarnas täthet.

Hur ser ett korrekt genomfört skorstenstäthetsprov ut – eller skorstenstäthetsprovet?

De nuvarande europeiska standarderna visar tydligt när skorstenen är tät. Enligt standarden PN-EN-1443_2019-05 ska skorstenar ha en gasgenomsläpplighet som är lämplig för deras tryckklass. Tabellen nedan visar läckagegränserna för varje klass av skorstenar, vilka skorstenarna inte får överskrida:

Med hjälp av tabellen ovan, låt oss ta till exempel en rökkanal, gjord av tegel, med vakuum, till vilken en fastbränsleugn, t ex en eldstadsinsats, kommer att anslutas. En sådan skorsten kan klassificeras som tryckklass N1. Vid utförande av ett läckageprov vid ett övertryck på 40Pa ska ledningen vara tillräckligt tät så att läckaget av luftvolymen inte överstiger 2 liter per kvadratmeter av ledningens inre yta inom 1 sekund.

Genom att känna till ovanstående krav kan det enkelt konstateras att varken filmning med skorstenskamera eller rök från röken kan indikera det förväntade testresultatet.

Med vilken anordning ska skorstenens täthetsprovning utföras?

Hur kontrollerar man skorstenens täthet?

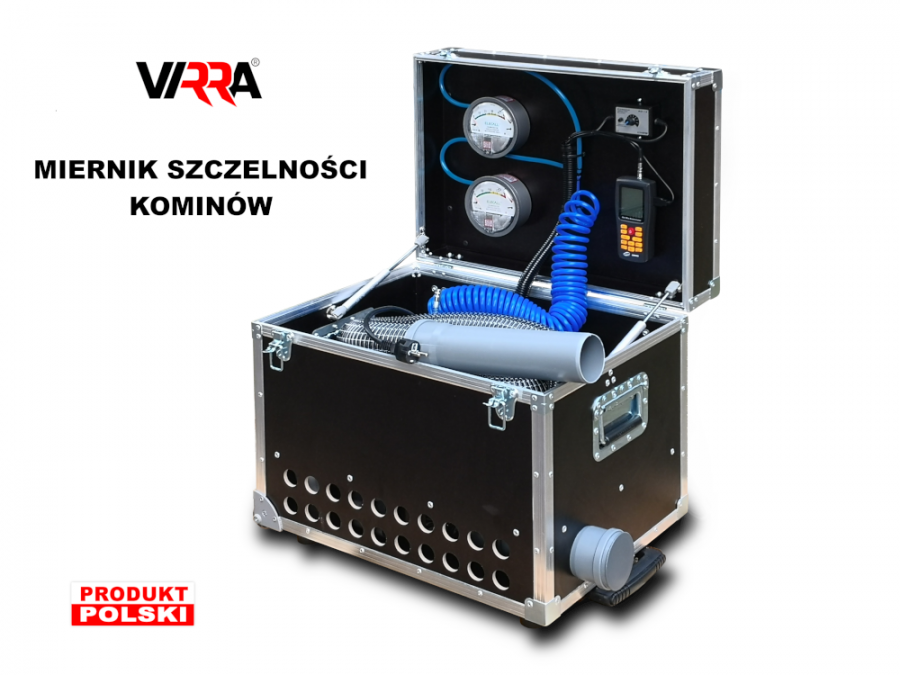

Ett av de verktyg som finns på marknaden för att utföra täthetstestet för skorstenen är Virra TET skorstensläckagemätare. Det är en kompakt enhet, inrymd i en praktisk och rejäl transportlåda på hjul. Den är utrustad med alla nödvändiga tillbehör för att utföra täthetstestet för skorstenen enligt standarden PN-EN-13216-1_2019-05. Virra TET kit innehåller bl.a en mätare, tillbehör för anslutning till skorstensröret, skumproppar för tätning av röret, bruksanvisning med en detaljerad förklaring av provningsproceduren för skorstenens täthet.

Med Virra TET-mätaren kan vi testa skorstenar i fyra tryckklasser: N1, N2, P1, P2 - de flesta skorstenar och skorstenssystem för att avlägsna rök från eldstäder, kaminer och andra ugnar eller skorstensvärmeanordningar.

Manövreringen av mätaren är enkel. Mätaren är gjord på ett sådant sätt att användningen inte är svår. Därför manövreras den med endast två vred. Hela mätproceduren vid en typisk rök- eller rökgasskorsten, inklusive den tid som behövs för att ansluta till rökkanalen, bör inte ta mer än en halvtimme.

Användarmanualen för Virra TET-mätaren är på polska. Virra TET-mätaren för att testa skorstenarnas täthet är en polsk produkt. Tillverkarens garanti är 1 år från inköpsdatum.
